ACEPHERE DISPLAY
創建完全集成于工業控制器中的專業可視化人機交互界面，在幾乎所有類型面板設備上實現顯示與交互
ACEphere Display 人機交互系統
集成在ACEPHERE開發環境中的可視化編輯器，允許用戶基于可用的可視化元素創建任意數量的復雜操作界面。可以用于簡單的機器操作以及遠程維護、監視和診斷。應用于成千上萬的應用程序，不同的行業，各種顯示設備 — 如工業平板電腦、智能手機、控制器等。
■ 測試和調試的可視化，集成在ACEPHERE開發環境中
■ 目標系統可視化，用于控制系統的可視化顯示
■ 人機界面，用于遠程工控機的可視化
與其他系統的區別
與工業控制器編程系統集成
■ ACEPHERE項目中的可視化和控制應用，可在開發工業控 制器程序的同時創建操作界面
■ 多個操作界面的使用，例如應用程序的測試、調試和操作

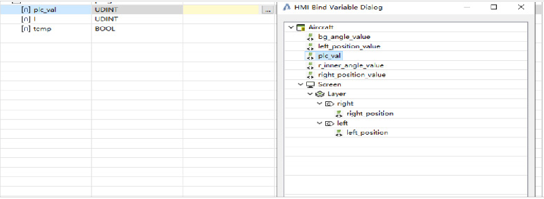

■ 直接訪問控制器變量與OPC UA對象屬性，可在可視化界面上直接對控制器進行顯示/操作
■ ACEPHERE開發環境的使用可視化，例如功能庫和代碼的管理、查找、替換和重構
■ 集成擴展功能，可視化的數據訪問、實時數據記錄、同一接口中同一可視化元素池的可擴展性等
設備制造商：對設備平臺的選擇沒有限制
與工業控制器編程系統集成
■ 可在所有ACEPHERE兼容的平臺上執行
■ 易于實現
■ 具有統一的接口

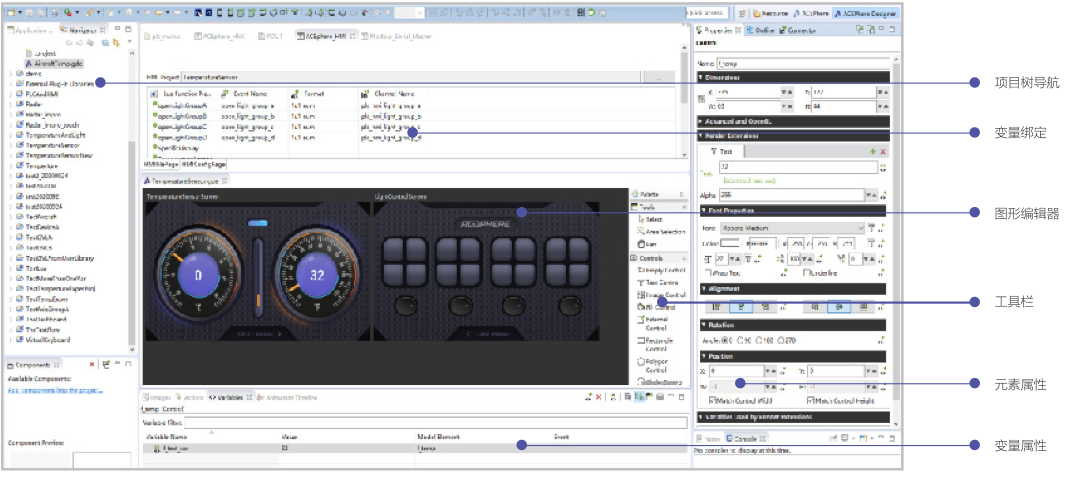

ACEphere Display 功能介紹
集成圖形編輯器

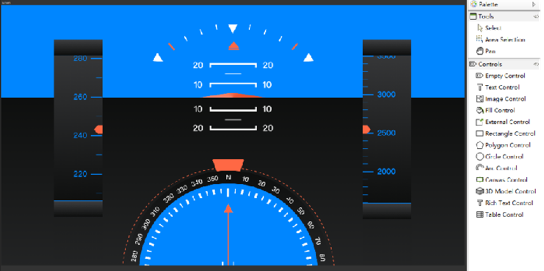

創建操作界面
■ 完全集成在ACEPHERE開發環境中
■ 可作為整個項目的一部分
■ 可通過工具箱中可用的元素或?qū)氲膱D像進行拖放操作

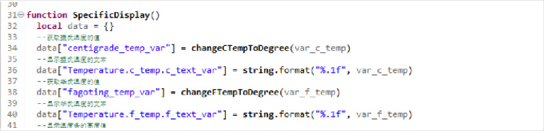

可使用實時LUA腳本進行邏輯功能擴充
支持所有的IEC 61131-3數據類型

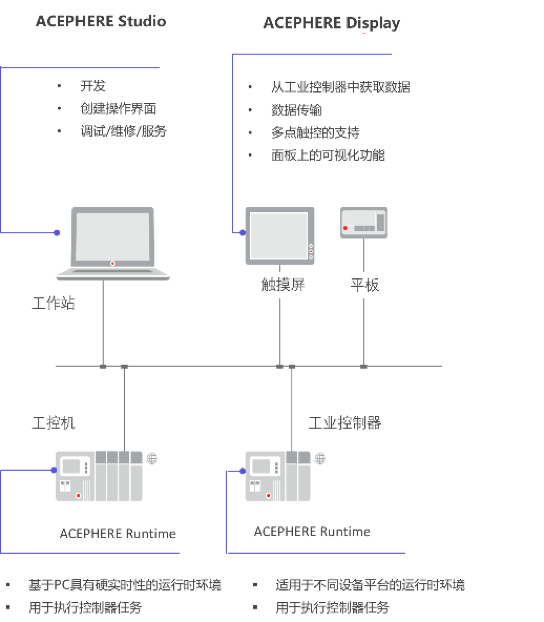

ACEphere Display產品架構]

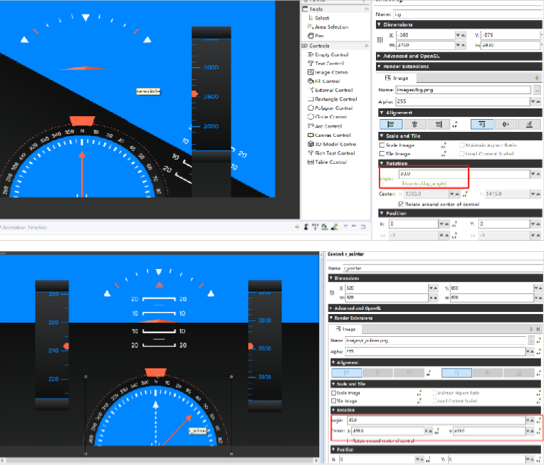

可視化的格式模板
■ 在單獨的模板編輯器中定義樣式文件中的一組元素屬性 (例如，顏色、角度、形狀、圖像)
■ 通過模板文件中的參數設計操作界面
■ 在管理器中切換模板時，根據模板文件自動更改所有元素
■ 可導入PSD文件，并可以對元素進行圖層編輯
■ 典型用例：在不改變項目的情況下，用戶可以定制操作界面

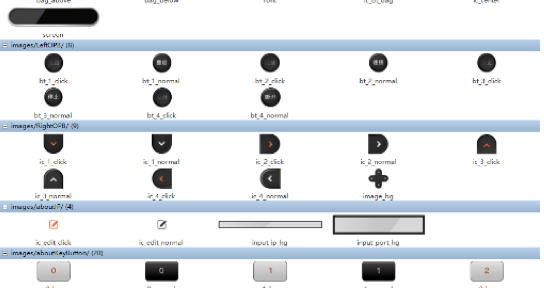

可視化元素控件
■ 具有許多自定義選項的基本元素和控件
■ 導入任何類型的PSD格式圖像
■ 方便的預覽和選擇工具箱中的所有元素
元素控件的擴展
用戶
■ 開發人員自己可以為應用程序創建可視化庫
■ 集成來自其他制造商的可視化庫
設備制造商
■ 創建特定工廠、行業或設備的功能性可視化元素
通過可視化對象和參數接口實現可重用性
■ 在其他可視化對象中包含完整的可視化(圖像嵌套)
■ 直接或通過參數界面將變量賦值給可視化元素
■ 在更改后自動更新到所有應用的位置
目標系統可視化—用于控制系統的可視化
、
直接在工業控制器上顯示操作界面，或在集成/連接的屏幕上顯示。這將控制器和可視化人機交互系統結合在單一設備中，利用軟件定義模式實現顯控一體的高級控制系統。
特點
■ 平臺無關的產品組件：可在不同的系統平臺上移植
■ 用于在沒有控制器功能的顯示設備上進行遠程操作，對于自身沒有圖形庫或系統資源較低的系統也可以使用
■ 功能接口：可以直接調用控制應用程序的函數、屬性和方法
■ 典型應用：通過面板控制器實現組合設備的控制和可視化，通過兩者功能的集成，節約設備成本
遠程人機界面
遠程人機界面使得ACEPHERE創建的操作界面可以在遠程顯示器上查看，這降低了控制器上的計算負載，可通過WEB或其它遠程化協議連接ACEphere Display的控制系統進行查看。
特點
■ 發環境中可視化與邏輯應用可分別建立獨立項目工程
■ 通過數據源對象進行數據綁定：開發人員可建立變量映射
■ 典型應用：在一臺PC上對控制器進行可視化、操作和監控
航空/汽車領域?qū)Ｓ霉δ?/b>
可構建符合ARINC 661國際規范的航空裝備交互界面，以及滿足汽車領域功能需求的各類儀表與操作界面功能，可面向相關領域提供高效便利的開發、測試與運行能力。
行業應用
